Cuota De Producción: | 100 piezas |
Precio: | $0.98 - $1.80/Piece |
Embalaje Estándar: | 500 piezas por bandeja (7 pulgadas); 3000 piezas por bandeja (13 pulgadas) |
Período De Entrega: | 1-7 días laborables |
Método De Pago: | T/T, L/C, D/A, D/P, Western Union |
Capacidad De Suministro: | 10000000 pedazos por mes |

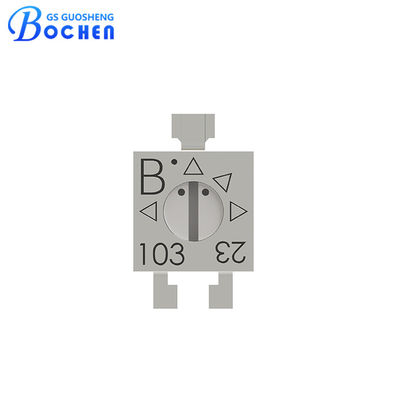

3314G 4mm Single Turn Cermet Sellado SMD Trimmer Potentiometer Resistor ajustable
● 0,25 W a 70 °C.
● Dos estilos terminales.
● Amplio rango ohmico (50Ω a 2MΩ).
● Alta calidad, fiabilidad y larga vida útil.
● Tamaño pequeño para una densidad óptima de embalaje.
● Diseñado para aplicaciones de montaje en superficie y ofrece una eficiencia volumétrica.
● Pueden funcionar tanto manualmente como automáticamente, y soportan las técnicas de soldadura de onda y de reflujo.
El potencialometro de recorte 3314G está diseñado para sobresalir en aplicaciones electrónicas de precisión.garantiza un rendimiento fiable incluso en condiciones exigentesDisponible en dos estilos de terminales, ofrece versatilidad para adaptarse a varias configuraciones de circuito.La precisión es un sello, con opciones de tolerancia de resistencia de ±10% o ±20%, garantizando un ajuste preciso del circuito. La resistencia terminal se mantiene dentro de ≤±1% R o 3Ω, mientras que la variación de la resistencia de contacto permanece ≤3%R o 3Ω.Funcionando sin problemas a temperaturas que van desde -55°C hasta +125°C, con un coeficiente de temperatura de ±250 o ±100 ppm/°C, garantiza la estabilidad en diferentes entornos.Reconocido por su alta calidad, confiabilidad y larga vida útil, es una opción confiable para aplicaciones críticas.
Su tamaño compacto mejora la densidad del embalaje, lo que lo hace ideal para diseños con espacio limitado.con un diámetro superior a 30 mmCon el potencialómetro de corte 3314G, la precisión cumple con el rendimiento.
Características eléctricas | Rango de resistencia nominal | 50Ω~2MΩ |
Resistencia Tolerancia | ± 10%; ± 20% | |
Resistencia terminal | ≤ ± 1% R o 3Ω | |
Variación de la resistencia al contacto (CRV) | ≤ 3%R o 3Ω | |
Resistencia al aislamiento | 500 Vdc. 100 millones de ohmios Min. | |
Resiste el voltaje | 101El valor de las emisiones de CO2 es el valor de las emisiones de CO2 de los combustibles fósiles. | |
Resistencia dieléctrica | 500 Vac ((1 Min.) | |
Viajes eléctricos | 210° | |
Características del medio ambiente | Resistencia térmica de la soldadura | 250 grados, 10 segundos. |
Potencia nominal ((300 voltios como máximo) | 70°C, 0,25W 125°C, 0W | |
Rango de temperatura | -55 °C ~ + 125 °C | |
Coeficiente de temperatura | Se aplicarán las siguientes medidas: | |
Variación de la temperatura | DR ≤ ± 3% R, Δ ((Uab/Uac) ≤ ± 1% | |
Colisión | 20G, ΔR≤±1%R, Δ(Uab/Uac)≤±1% | |
Vibración | 100G, ΔR≤±1%R, Δ(Uab/Uac) ≤±2% | |
Resistencia eléctrica a 70 °C | 1000 horas @ 70°C Potencia nominal; ΔR≤±3%R | |
Vida en rotación | 100 ciclos, ΔR≤±3%R | |
Características físicas | Viajes mecánicos totales | 240° |
Torque de arranque | ≤ 25 mN.m | |
Torque del embrague | ≤ 35 mN.m |
Dos estilos terminales:
Especificación del embalaje: 500 piezas por bandeja (7 pulgadas); 3000 piezas por bandeja (13 pulgadas)
El potencialómetro de corte de cermet 3314 es un componente compacto y confiable ampliamente utilizado en diversas aplicaciones debido a su precisión y durabilidad.
Control industrial:
Sistemas de automatización: Parámetros de control de ajuste fino en controladores lógicos programables (PLC) y otras máquinas automatizadas.
Calibración de sensores: garantizar lecturas precisas de los sensores industriales utilizados en las plantas de fabricación y procesamiento.
Dispositivos médicos
Equipo médico portátil: Calibración de herramientas de diagnóstico como monitores de presión arterial y glucómetros para garantizar lecturas precisas.
Dispositivos terapéuticos: Ajuste de los parámetros de control en dispositivos como bombas de perfusión y equipos respiratorios.
Electrónica automotriz:
Unidades de control del motor (ECU): ajuste fino de las entradas del sensor y los ajustes de control para un rendimiento óptimo del motor.
Instrumentos del tablero de instrumentos: calibración de los medidores y pantallas para una presentación precisa de la información.
Equipo de comunicación:
Circuitos de RF y microondas: Ajuste de parámetros para una transmisión y recepción de señal clara y estable.
Dispositivos de red: Calibración de routers, módems y otro hardware de red para garantizar una conectividad confiable.
Aeroespacial y Defensa:
Sistemas de navegación: Parámetros de ajuste fino en giroscopios, acelerómetros y otros instrumentos de navegación para un control preciso.
Sistemas de comunicación: garantizar el funcionamiento fiable de los dispositivos de comunicación a bordo.
Instrumentos de ensayo y medición:
Multimétricos y osciloscopios: Calibración de los instrumentos de medición para garantizar lecturas precisas.
Generadores de señal: ajuste de los parámetros de la señal de salida para pruebas y análisis precisos.
Sistemas de energía renovable:
Inversores solares: ajuste fino de la tensión y la corriente para optimizar la eficiencia de conversión de energía.
Controladores de turbinas eólicas: ajuste de las entradas de los sensores y los parámetros de control para un rendimiento óptimo y una salida de energía.
El potencialómetro 3314 es un componente esencial en muchos sistemas electrónicos avanzados, ofreciendo un control preciso y un rendimiento confiable en una amplia gama de aplicaciones.
• Suministro directo de fábrica, sin intermediarios.
• Certificados completados, como los siguientes:RoHS, alcance, etc. y la mejor garantía de calidad.
• Capacidad de producción suficiente, plazos de entrega cortos.
• Equipo profesional de servicio postventa.
• Disponible para OEM y ODM.
![]() |
