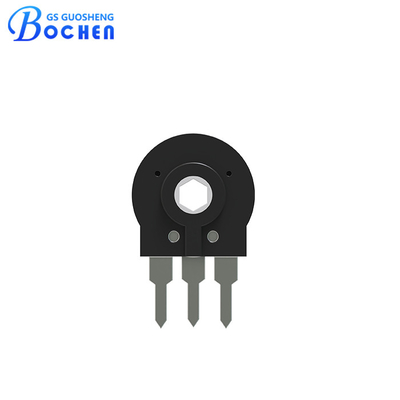

PT10 10 mm Potenciómetro de película de carbono horizontal a través de agujero

Cuota De Producción:	100 piezas
Precio:	$0.075 - $0.80/piece
Embalaje Estándar:	Las medidas previstas en el presente Reglamento se aplicarán en el caso de los productos de la categ
Período De Entrega:	1-7 días laborables
Método De Pago:	T/T, L/C, D/A, D/P, Western Union
Capacidad De Suministro:	3,000, 000 piezas por mes

Información detallada

Descripción del producto

Información detallada

Lugar de origen

- ¿ Qué es esto?

Nombre de la marca

BOCHEN

Certificación

RoHS, Reach

Número de modelo

Product Name:

PT10 10mm Horizontal Adjustment Through Hole Cermet Trimmer Carbon Film Potentiometer

Product Type:

Single turn trimmer

Termination Style:

Through Hole

Adjustment:

Side Adjust

Element Type:

Carbon

Nominal Resistance Range:

100Ω to 5MΩ

Standard Resistance Tolerance:

± 20%

Nominal power 50°C (122°F):

50°C, 0.15 W

Electrical rotation angle:

220° ± 20°

Mechanical rotation angle:

235° ± 5°

Cantidad de orden mínima:

100 piezas

Precio:

$0.075 - $0.80/piece

Detalles de empaquetado:

Las medidas previstas en el presente Reglamento se aplicarán en el caso de los productos de la categ

Tiempo de entrega:

1-7 días laborables

Condiciones de pago:

T/T, L/C, D/A, D/P, Western Union

Capacidad de la fuente:

3,000, 000 piezas por mes

Resaltar:

Potenciómetro de película de carbono de 10 mm

Potenciómetro de película de carbono horizontal

Potenciómetro horizontal Cermet

Descripción del producto

PT10 10 mm Ajuste horizontal a través del agujero Potenciómetro de película de carbono del trimador Cermet

Detalle rápido

• Excelente rendimiento (linealidad de hasta 3%).
• Elemento resistivo de carbono o cermet.
• Hasta 16 detentores mecánicos para retroalimentación táctil.
• Hasta 100.000 ciclos de vida.
• Protección IP54.
• Disponible envasado de cargadores para inserción automática.
• Substrato de poliéster / alumina.
• Limpiezas en posición inicial, 50% o en sentido horario.
• Eje y perillas sueltas y ensambladas.
• Los cónicos lineales, logarítmicos y anti-logarítmicos.
• Se dispone de plástico autoextinguible (UL 94V-0).
• Disponible el interruptor SPDT y la versión de par bajo.

Descripción

El potenciómetro de corte de carbono PT10 es un componente versátil y robusto con un diámetro de 10 mm, diseñado para ajustes precisos de resistencia en varios circuitos electrónicos.Cuenta con un elemento de carbono para un rendimiento fiable y estabilidad a largo plazoEl diseño de ajuste lateral permite un ajuste fácil y conveniente, mientras que el montaje de orificio garantiza una fijación segura a las placas de circuito impreso (PCB).El potencialómetro ofrece un rango de resistencia estándar de 100Ω a 5MΩ con una tolerancia del 20%Tiene una potencia nominal de 0,15 W a 50°C, lo que lo hace adecuado para aplicaciones de baja potencia.proporcionando ajustes precisos y sin problemasAdemás, el PT10 funciona eficientemente en un rango de temperatura de -25°C a +70°C, lo que lo hace adaptable para su uso en diversas condiciones ambientales.

Especificación

Especificaciones eléctricas	Más estrecho	¿ Qué pasa?
	Rango de resistencia estándar	Se aplicará el procedimiento siguiente:
	Tolerancia de resistencia estándar	± 20 por ciento
	Máximo de tensión	200 VDC
	Potencia nominal 50 °C (122 °F)	50°C, 0,15 W
	Resistencia residual	≤ 0,5% de Rn (5Ω min.)
	Resistencia al ruido equivalente	≤ 3% de Rn (3Ω min.)
	Temperatura de funcionamiento	-25°C a +70°C
Especificaciones mecánicas	Ángulo de rotación mecánica	235° ± 5°
	Ángulo de rotación eléctrica	Las condiciones de ensayo de los vehículos
	Torque de rotación	0.4 a 2 Ncm (0,6 a 2,7 onzas)
	Detener el par	Se aplicarán las siguientes medidas:
	Fuerza de empuje-tirón sobre el rotor	> 49N
	La vida	Hasta 100 000 ciclos
Pruebas ambientales	Vida útil eléctrica	1.000h a 50°C; 0,15 W; ± 5%
	Vida útil de las máquinas	1000 ciclos a 10 a 15 cpm; ±3 % (Rn < 1M)
	Coeficiente de temperatura	¥25°C; +70°C; ±300 ppm/°C (Rn < 100K)
	Ciclos térmicos	16 horas a 85°C y 2 horas a -25°C; ±2,5%
	Calor húmedo	500 h a 40 °C y 95% relativo; ± 5%
	Vibración	2 horas en cada plano a 10 Hz - 55 Hz; ± 2%
	Almacenamiento	6 meses a 23 °C ± 2 °C y 50% de HRC; ± 2,5%

Dimensión

Las dimensiones en mm, tolerancias ±0,30 mm, salvo especificación en contrario.

H01-2,5 mm

PT10 10 mm Potenciómetro de película de carbono horizontal a través de agujero 0

H04-3,8 mm

PT10 10 mm Potenciómetro de película de carbono horizontal a través de agujero 1

H05-5 mm

PT10 10 mm Potenciómetro de película de carbono horizontal a través de agujero 2

H07-3,8 mm

PT10 10 mm Potenciómetro de película de carbono horizontal a través de agujero 3

Embalaje

En el caso de los productos con un contenido de nitrógeno inferior al 30% en el contenido de nitrógeno inferior al 50% en el contenido de nitrógeno inferior al 50% en el contenido de nitrógeno inferior al 50% en el contenido de nitrógeno inferior al 50% en el contenido de nitrógeno inferior al 50% en el contenido de nitrógeno superior al 50% en el contenido de nitrógeno inferior al 50% en el contenido de nitrógeno inferior al 50% en el contenido de nitrógeno inferior al 50% en el contenido de nitrógeno inferior al 50% en el contenido de nitrógeno inferior al 50% en el contenido de nitrógeno inferior al 50% en el contenido de nitrógeno inferior al 50% en el contenido de nitrógeno inferior al 50% en el contenido de nitrógeno inferior al 50% en el contenido de nitrógeno inferior al 50% en el contenido de nitrógeno inferior al 50% en el contenido de nitrógeno inferior al 50% en el contenido de nitrógeno inferior al 25% en el contenido de nitrógeno inferior al 25% en el contenido de nitrógeno inferior al 25% en el contenido de nitrógeno inferior al 25% en el contenido de nitrógeno.

Aplicación

• Selección del programa del aparato.
• Ajuste del termostato.
• Contador de tiempo y relés de control.
• Electrónica de consumo.
• Control de herramientas eléctricas.
• Equipo de ensayo y medición.

Ventajas

• Suministro directo de fábrica, sin intermediarios.
• Certificados completados como RoHS, REACH,etc. y la mejor garantía de calidad.
• Capacidad de producción suficiente, plazos de entrega cortos.
• Equipo profesional de servicio postventa.
• OEM y ODM disponibles.
